КС-231123 — AISI 321, Ру 6 бар, 4,2 м²

Нужен быстрый подбор? Напишите в чат

Проконсультируем и ответим 24/7 в течение ~1 минуты.

Если не удалось открыть чат, обновите страницу — виджет грузится напрямую из CRM.

168 506.93 ₽

Много

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание
Отзывы
Задать вопрос
Дополнительно

Описание

Кожухотрубный теплообменник И-231123

Аппарат КС-231123 — AISI 321, Ру 6 бар, 4,2 м² применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 4,2 м², расчётное давление 6 бар, вертикальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 4,2 м² Ру 6 бар AISI 321 / AISI 321 Вертикальное исполнение

Краткие характеристики

Монтажное исполнение: Вертикальное (опорная лапа, заземление после монтажа)
Площадь теплообмена: 4,2 м²
Давление расчётное: 6 бар (трубки/кожух)
Материал корпуса / трубок: AISI 321 / AISI 321 (трубы 8×1)
Масса аппарата (сухая): ≈ 90 кг
Документ: И-231123

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Пары масла	Азот
Площадь теплообмена	4,2 м²
Мощность, кВт	0,5
Запас по поверхности, %	10
Температурный график, °C	240 / 160	20 / 25
Расход, кг/ч	20,0	85,0
Расчётное давление, бар	6,0	6,0
Масса аппарата (сухая)	90 кг

Примечание: режимы уточняются при расчёте, запас поверхности — под надёжность.

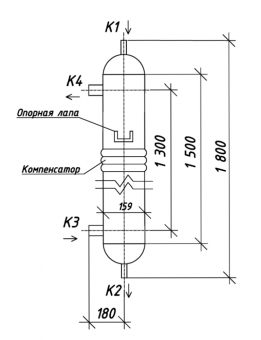

Присоединительные размеры

Тип	Назначение	Маркировка (Ду)	Кол-во	Ру, бар
К1	Вход греющей среды (под приварку)	Ду 25	1	10
К2	Выход греющей среды (под приварку)	Ду 25	1	10
К3	Вход нагреваемой среды (резьба приварная)	Ду 25	1	10
К4	Выход нагреваемой среды (резьба приварная)	Ду 25	1	10

Материалы

Элемент	Материал
Корпус	AISI 321
Трубки	AISI 321 (8×1)
Трубная решётка	AISI 321
Патрубки К1–К4	AISI 321
Оголовок несъёмный КТ	AISI 321
Оголовок несъёмный K2	AISI 321

Габариты

Параметр	Значение
Длина, мм	— (уточняется при расчёте)
Диаметр кожуха, мм	— (уточняется при расчёте)
Высота в сборе, мм	— (уточняется при расчёте)
Присоединительные размеры	— (уточняется при расчёте)
