КС-231122 — 12,0 м², Ру 16 бар, ≈650 кВт

Нужен быстрый подбор? Напишите в чат

Проконсультируем и ответим 24/7 в течение ~1 минуты.

Если не удалось открыть чат, обновите страницу — виджет грузится напрямую из CRM.

322 619.78 ₽

Много

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание
Отзывы
Задать вопрос
Дополнительно

Описание

Кожухотрубный теплообменник И-231122

Аппарат КС-231122 — 12,0 м², Ру 16 бар, ≈650 кВт применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 12,0 м², расчётное давление 16 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 12,0 м² Ру 16 бар Ст20 / AISI 304 Вертикальное исполнение

Краткие характеристики

Монтажное исполнение: Вертикальное (опорная лапа, заземление после монтажа)
Площадь теплообмена: 12,0 м²
Давление расчётное: 16 бар (трубки/кожух)
Материал корпуса / трубок: Ст20 / AISI 304 (трубы 8×0,8)
Мощность (типовой режим): ≈ 650 кВт
Масса аппарата (сухая): ≈ 140 кг
Документ: И-231122

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Пар	Вода
Площадь теплообмена	12,0 м²
Мощность, кВт	≈ 650
Запас по поверхности, %	30
Температурный график, °C	220 / 100	5 / 65
Расход, м³/ч	3,27	32,5
Расчётное давление, бар	16,0	16,0
Масса аппарата (сухая)	140 кг

Примечание: режимы уточняются при расчёте. Запас поверхности учтён под надёжность и стабильность работы.

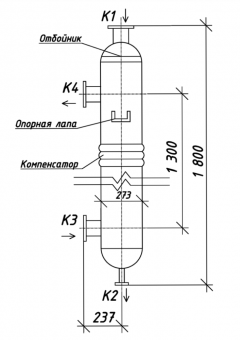

Присоединительные размеры

Тип	Назначение	Маркировка (Ду)	Кол-во	Ру, бар
К1	Вход греющей среды (фланец ГОСТ 33259-2015)	Ду 80	1	16
К2	Выход греющей среды (фланец ГОСТ 33259-2015)	Ду 32	1	16
К3	Вход нагреваемой среды (фланец ГОСТ 33259-2015)	Ду 80	1	16
К4	Выход нагреваемой среды (фланец ГОСТ 33259-2015)	Ду 80	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Фланцы К1–К4	Ст20, ГОСТ 33259-2015
Оголовок П (КТ)	Ст20 (несъёмный)
Оголовок Т (К2)	AISI 304 (несъёмный)

Габариты

Параметр	Значение
Длина, мм	— (уточняется при расчёте)
Диаметр кожуха, мм	— (уточняется при расчёте)
Высота в сборе, мм	— (уточняется при расчёте)
Присоединительные размеры	— (уточняется при расчёте)
