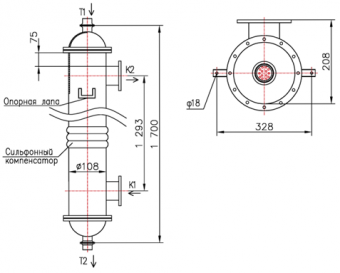

Кожухотрубный теплообменник КС 100-1,5-8×0,8-1,80
Аппарат КС 100-1,5-8×0,8-1,80 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 1,8 м², расчётное давление 10 бар, вертикальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 1,8 м² Ру 10 бар AISI 304/316 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Вертикальное
- Площадь теплообмена
- 1,8 м²
- Мощность
- 26,2 кВт
- Запас поверхности
- 15 %
- Давление расчётное
- 10 бар (трубки/кожух)
- Материал корпуса / трубок
- AISI 304 / AISI 316 (Ø8×0,8)
- Масса аппарата (сухая)
- ≈ 25 кг
Инженерные параметры
Входные данные и режимыПараметр Трубная сторона Кожуховая сторона Среда Вода 40 % — Мощность, кВт 26,2 Площадь, м² 1,8 ΔT вход/выход, °C 85 → 40 40 → 10 Расход среды, м³/ч 0,50 0,058 Давление раб., бар 10 6 Масса пустого, кг ≤ 25 МатериалыЭлемент Материал Корпус AISI 304 Трубки AISI 316 (Ø8×0,8) Трубная решётка AISI 316 Патрубки T1–T2 Clamp DIN 32676 — AISI 316 Фланцы K1–K2 ГОСТ 33259 — AISI 304 Оголовки T1/T2 Съёмные AISI 316 Фланец оголовочный РУ 10 — AISI 316 Уплотнение Фторопласт (PTFE) Присоединительные патрубкиПозиция Назначение Маркировка Ду Тип Ру T1 Вход среды №1 Clamp DIN 32676 25 1 10 T2 Выход среды №1 Clamp DIN 32676 25 1 10 K1 Вход среды №2 Фланец ГОСТ 33259 50 1 10 K2 Выход среды №2 Фланец ГОСТ 33259 50 1 10 Вертикальное исполнение. После монтажа обязательно заземление.
