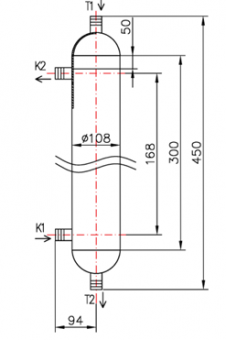

Кожухотрубный теплообменник КС 100-0,3-8×0,8-0,36

Аппарат КС 100-0,3-8×0,8-0,36 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 0,6 м², расчётное давление 6 бар, вертикальное исполнение. Типовая задача — гликолевый контур / холодоснабжение. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 0,56 м² Ру 3 бар AISI 304 Вертикальное исполнение

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 0,56 м²
Давление расчётное: 3 бар (трубки/кожух)
Материал корпуса / трубок: AISI 304 / трубки 16×0,8 AISI 304
Масса аппарата (сухая): ≈ 8 кг
Документ: Б-47711 (2)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Антифриз	Вода
Мощность, Вт	565 Вт
Запас по поверхности, %	10 %
Площадь теплообмена	0,56 м²
Температурный график, °C	60 → 30	16 → 50
Расход сред	17 кг/ч	14 кг/ч
Расчётное давление, бар	3,0	3,0
Масса аппарата (сухая)	8 кг

Присоединительные размеры

Тип	Назначение	Маркировка	Ду, мм	Ру, бар
Т1	Вход среды №1	резьба приварная	25	10
Т2	Выход среды №1	резьба приборная	25	10
К1	Вход среды №2	резьба приборная	25	10
К2	Выход среды №2	резьба приварная	25	10

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	16×0,8 AISI 304
Трубная решётка	AISI 304
Т1/Т2	AISI 304
К1/К2	AISI 304
Оголовки	Несъёмные, AISI 304 и AISI 504
