Кожухотрубный теплообменник КС 200-3-8×0,8-18,0

Аппарат КС 200-3-8×0,8-18,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 18,0 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 18,0 м² Ру 10 бар AISI 304 / Ст20 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 18,0 м²
Давление расчётное: 6 / 10 бар (трубки/кожух)
Материалы: Трубки AISI 304; кожух/фланцы Ст20
Масса аппарата (сухая): ≈ 200 кг
Документ: Б-47724

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Масло
Мощность, кВт	200
Площадь теплообмена	18,0 м²
Запас по поверхности, %	15 %
Температурный график, °C	19 / 40	90 / 35
Расход, т/ч	8,182	6,619
Расчётное давление, бар	6	10
Масса аппарата (сухая)	200 кг

Режимы уточняются при проектном расчёте.

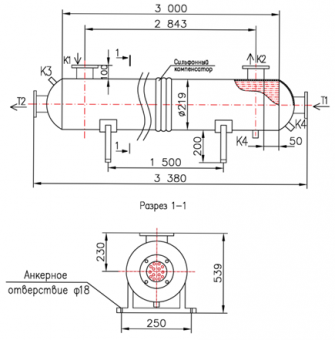

Присоединительные размеры

Тип	Назначение	Ду/исполнение	Кол-во	Ру, бар
T1	Вход среды №1	Ду 50 фланец ГОСТ 33259	1	16
T2	Выход среды №1	Ду 50 фланец ГОСТ 33259	1	16
K1	Вход среды №2	Ду 50 фланец ГОСТ 33259	1	16
K2	Выход среды №2	Ду 50 фланец ГОСТ 33259	1	16
K3	Воздухоотводчик	Ду 15 резьба приварная	1	16
K4	Дренаж	Ду 25 резьба приварная	1	16

Материалы

Элемент	Материал
Корпус	Ст20 (См3Сн5)
Трубки	8×0,8 AISI 304
Трубная решётка	AISI 304
Фланцы T1–K2	Ст20
Оголовки	Ст20 несъёмные T1–T2
Перегородки (17 шт)	AISI 304
