Кожухотрубный теплообменник КС 300-3СК-8×0,8-41,4
Аппарат КС 300-3СК-8×0,8-41,4 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 41,4 м², расчётное давление 25 бар, вертикальное исполнение. Типовая задача — паровой нагрев. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 41,4 м² Ру 29/10 бар AISI 304 / 321 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Вертикальное
- Площадь теплообмена
- 41,4 м²
- Давление расчётное
- 29/10 бар (трубки/кожух)
- Материал корпуса / трубок
- AISI 304 / AISI 321
- Масса (≤)
- ≈ 540 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Аммиак Пар Мощность, кВт 2879,6 Запас по поверхности, % 15 % Температура, °C +60 → +16 +119 → +78 Расход 7 м³/ч 4,516 т/ч Давление, бар 29,0 10,0 Площадь теплообмена 41,4 м² Масса аппарата (сухая) 540 кг Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

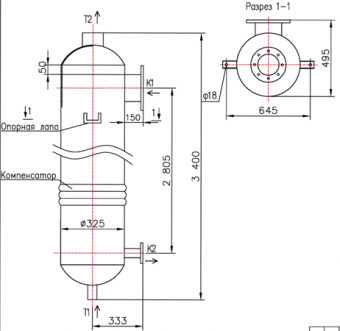

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар T1 Вход среды №1 Ду 50, под приварку 1 35 T2 Выход среды №1 Ду 100, под приварку 1 35 K1 Вход среды №2 Ду 125, фланец ГОСТ 33259 1 16 K2 Выход среды №2 Ду 50, фланец ГОСТ 33259 1 16 МатериалыЭлемент Материал Корпус AISI 304 Трубки AISI 321 (8×0,8) Трубная решётка AISI 321 Патрубки Т1/Т2 AISI 321 (под приварку) Фланцы К1/К2 AISI 304 (ГОСТ 33259) Оголовки AISI 321 (несъёмные) Габаритные размеры (по чертежу)Размер Значение Высота (общая) ≈ 1533 мм Диаметр кожуха Ø 300 мм Опорная лапа (отверстие) Ø 18 мм - Отзывы
-
