Кожухотрубный теплообменник КС 150-3-8×1,6-3,0

Аппарат КС 150-3-8×1,6-3,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 3,0 м², расчётное давление 16 бар, вертикальное исполнение. Типовая задача — паровой нагрев. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 3,0 м² Ру 16 бар AISI 304 / 321 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 3,0 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 321
Масса (≤): ≈ 45 кг
Документ: Б-47812

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Масло	Пар
Мощность, кВт	24,2
Запас по поверхности, %	11 %
Температура, °C	180 → 17	230 → 100
Расход	5 м³/ч	0,723 м³/ч
Давление, бар	10,0	16,0
Площадь теплообмена	3,0 м²
Масса аппарата (сухая)	45 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

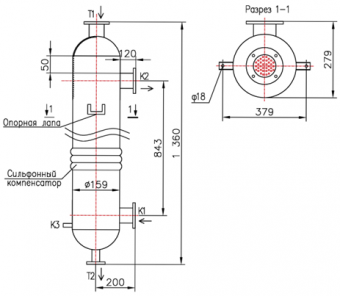

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 50, ГОСТ 33259	1	16
T2	Выход среды №1	Ду 32, ГОСТ 33259	1	10
K1	Вход среды №2	Ду 50, ГОСТ 33259	1	16
K2	Выход среды №2	Ду 50, ГОСТ 33259	1	16
К3	Дренаж, резьбовой приварной	Ду 15	1	16

Материалы

Элемент	Материал
Корпус	Ст20 (Ст3сп5)
Трубки	AISI 321 (6×1)
Трубная решётка	AISI 321
Патрубки К1/К2	Ст20 (фланцы ГОСТ 33259)
Патрубки Т1/Т2	AISI 304
Оголовки	Т1 — Ст20, Т2 — AISI 304
Перегородки	AISI 304
