Кожухотрубный теплообменник КС 150-1,5СК-8×0,8-4,5

Аппарат КС 150-1,5СК-8×0,8-4,5 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 4,9 м², расчётное давление 10 бар, вертикальное исполнение. Типовая задача — паровой нагрев. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 4,9 м² Ру 10/10 бар AISI 304 / 316L Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 4,9 м²
Давление расчётное: 10/10 бар (трубки/кожух)
Материал корпуса / трубок: AISI 304 / AISI 316L
Масса (≤): ≈ 65 кг
Документ: Б-47836

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	СИП	Пар
Мощность, кВт	872,2
Запас по поверхности, %	16 %
Температура, °C	30 → 80	94,8 → 87
Расход	15 м³/ч	1,336 м³/ч
Давление, бар	10,0	10,0
Площадь теплообмена	4,9 м²
Масса аппарата (сухая)	65 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

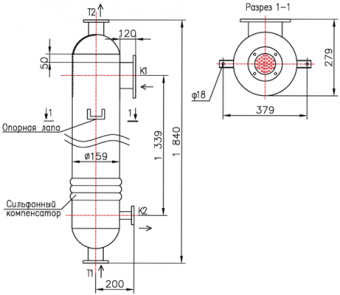

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 50, ГОСТ 33259	1	10
T2	Выход среды №1	Ду 50, ГОСТ 33259	1	10
K1	Вход среды №2	Ду 80, ГОСТ 33259	1	10
K2	Выход среды №2	Ду 25, ГОСТ 33259	1	10

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 316L (8×0,8)
Трубная решётка	AISI 316L
Фланцы	AISI 304, ГОСТ 33259
Оголовки	AISI 304 (несъёмные)
Опорная лапа	AISI 304
