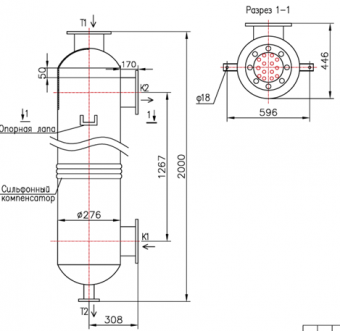

Кожухотрубный теплообменник КС 270-1,5-8×0,8-12,0

Аппарат КС 270-1,5-8×0,8-12,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 12,0 м², расчётное давление 16 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 12,0 м² Ру 16 бар AISI 304 / Ст20 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 12,0 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 180 кг
Документ: Б-47915

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Пар
Мощность, кВт	2750,0
Запас по поверхности, %	24
Температура, °C	151,9 → 80,0	250,0 → 40,0
Расход	4,321 т/ч	59,125 м³/ч
Давление, бар	16,0	16,0
Площадь теплообмена	12,0 м²
Масса аппарата (сухая)	180 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 125, фланец ГОСТ 33259	1	16
T2	Выход среды №1	Ду 50, фланец ГОСТ 33259	1	16
K1	Вход среды №2	Ду 125, фланец ГОСТ 33259	1	16
K2	Выход среды №2	Ду 125, фланец ГОСТ 33259	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Патрубки	Ст20 / AISI 304
Фланцы	Ст20 (ГОСТ 33259)
Оголовки	Т1 — Ст20, Т2 — AISI 304
