Кожухотрубный теплообменник КС 600Р-4-18×1 — 122,08 м²

Аппарат КС 600Р-4-18×1-122,08 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 122,1 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — нефтехимия / подогрев топлива. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 122,08 м² Ру 6 бар 09Г2С / AISI 321 Производство / склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 122,08 м²
Давление расчётное: 6 бар
Материал кожуха / трубок: 09Г2С / AISI 321
Масса (≤): ≈ 2500 кг
Документ: Б-47919

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Нефть	Нефть
Мощность, кВт	203,3
Запас по поверхности, %	11 %
Температура, °C	50 → 38,8	30 → 40
Расход	35 м³/ч	40 м³/ч
Давление, бар	6,0	6,0
Площадь теплообмена	122,08 м²
Масса аппарата (сухая)	2500 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и исполнению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 125, фланец ГОСТ 33259 1 16Т2	1	6
T2	Выход среды №1	Ду 125, фланец ГОСТ 33259 1 16КТ	1	6
K1	Вход среды №2	Ду 125, фланец ГОСТ 33259 1 16K2	1	6
K2	Выход среды №2	Ду 125, фланец ГОСТ 33259 1 16К3	1	6
К4	Дренаж / воздухоотвод	Резьбовой приварной Ду 15–25	2	6

Материалы

Элемент	Материал
Корпус	09Г2С
Трубки	AISI 321 (витая АЗ 321)
Трубная решётка	AISI 321
Патрубки Т1/Т2	Ст20
Фланцы К1/К2	09Г2С
Оголовки Т1/Т2	Ст20, съёмные
Уплотнения оголовков	Паронит

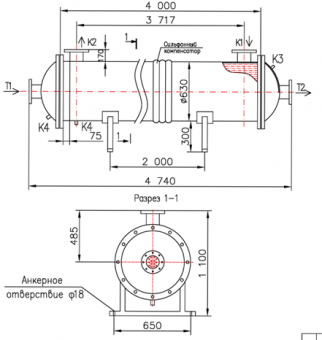

Габаритные размеры (по чертежу)

Размер	Значение
Длина (ориентировочно)	≈ 4740 мм
Диаметр кожуха	Ø 650 мм
Опорные анкеры	Ø 18 мм
