Кожухотрубный теплообменник КС 1000-1,5–32×3 bwe–64
Аппарат КС 1000-1,5-32×3бшг-64 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 64,9 м², расчётное давление 16 бар, вертикальное исполнение. Типовая задача — нефтехимия / подогрев топлива. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 64,89 м² Ру 16 бар Ст20 / 12Х18Н10Т Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Вертикальное
- Площадь теплообмена
- 64,89 м²
- Давление расчётное
- 16 бар
- Материал корпуса / трубок
- Ст20 / 12Х18Н10Т
- Масса (≤)
- ≈ 2500 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода Нефть Мощность, кВт 513,7 Запас по поверхности, % 8 % Температура, °C 90 → 40 49 → 4 Расход 12,252 т/ч 960,0 м³/ч Давление, бар 10,0 10,0 Площадь теплообмена 64,89 м² Масса аппарата (сухая) 2500 кг Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

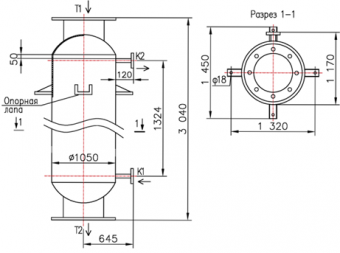

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар T1 Вход среды №1 Ду 600, фланец ГОСТ 33259 1 16 T2 Выход среды №1 Ду 600, фланец ГОСТ 33259 1 16 K1 Вход среды №2 Ду 65, фланец ГОСТ 33259 1 16 K2 Выход среды №2 Ду 65, фланец ГОСТ 33259 1 16 МатериалыЭлемент Материал Корпус Ст20 Трубки Ст20 (Ду32×3) Трубная решётка 09Г2С Патрубки Т1/Т2 09Г2С Фланцы К1/К2 Ст20 Оголовки 09Г2С (несъёмные) Перегородки AISI 304, 2 мм Габаритные размеры (по чертежу)Размер Значение Высота (общая) ≈ 1320 мм Масса пустого ≤ 2500 кг - Отзывы
-
