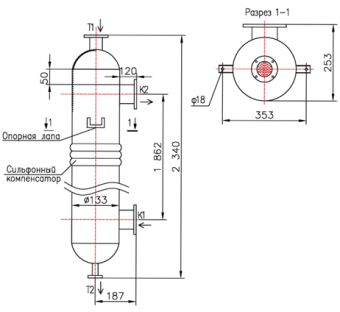

Кожухотрубный теплообменник КС 130-2-8×0,8-3,96

Аппарат КС 130-2-8×0,8-3,96 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 4,0 м², расчётное давление 16 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 3,96 м² Ру 16 бар AISI 304 / 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 3,96 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: AISI 304 / AISI 304
Масса (≤): 45 кг
Документ: Б-47948-2

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Пар	Вода
Мощность, кВт	138,0
Запас по поверхности, %	16 %
Температура, °C	165,0	60,0
Давление, бар	10,0	10,0
Расход	0,210 м³/ч	5,935 м³/ч
Площадь теплообмена	3,96 м²
Масса аппарата (сухая)	45 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и соединениям.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 32, фланец ГОСТ 33259	1	16
T2	Выход среды №1	Ду 15, фланец ГОСТ 33259	1	16
K1	Вход среды №2	Ду 50, фланец ГОСТ 33259	1	16
K2	Выход среды №2	Ду 50, фланец ГОСТ 33259	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Фланцы Т1/Т2	Ст20
Фланцы К1/К2	Ст20
Оголовок 1	Ст20 (несъёмный)
Оголовок 2	AISI 304 (несъёмный)
Перегородки	AISI 304
