Кожухотрубный теплообменник КС 130-1-8×0,8-1,98

Аппарат КС 130-1-8×0,8-1,98 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 2,0 м², расчётное давление 10 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 1,98 м² Ру 10/10 бар AISI 304 / Ст20 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 1,98 м²
Давление расчётное: 10/10 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): 25 кг
Документ: Б-47948-3

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Пар	Вода
Мощность, кВт	158,0
Запас по поверхности, %	16%
Температура, °C	165 → 94,74	10 → 60
Расход	0,210 м³/ч	2,372 м³/ч
Давление, бар	10,0	10,0
Площадь теплообмена	1,98 м²
Масса аппарата (сухая)	25 кг

Примечание: параметры уточняются при расчёте; возможны изменения по материалам и давлению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 32, фланец ГОСТ 33259	1	16
T2	Выход среды №1	Ду 15, фланец ГОСТ 33259	1	16
K1	Вход среды №2	Ду 32, фланец ГОСТ 33259	1	16
K2	Выход среды №2	Ду 32, фланец ГОСТ 33259	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304
Трубная решётка	AISI 304
Патрубки Т1, К1, К2	Ст20
Патрубок Т2	AISI 304
Фланцы	Ст20 / AISI 304
Оголовки	Ст20 / AISI 304 (несъёмные)
Перегородки	AISI 304

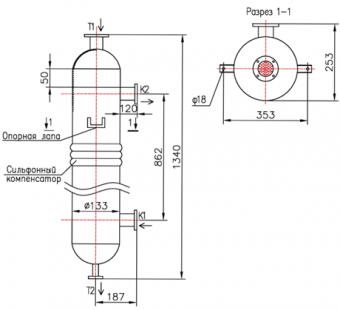

Габаритные размеры (по чертежу)

Размер	Значение
Монтажное исполнение	Вертикальное
Опорная лапа	Ст20
