Кожухотрубный теплообменник КС 350-1-8×0,8-17

Аппарат КС 350-1-8×0,8-17 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 17,9 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 17,9 м² Ру 7 бар AISI 304 / 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 17,9 м²
Давление расчётное: 7 бар
Материал корпуса / трубок: AISI 304 / AISI 304
Масса (≤): ≈ 270 кг
Документ: Б-47957-2

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Пар	Вода
Мощность, кВт	1595
Запас по поверхности, %	27 %
Температура, °C	164 → 80	109,8 → 90
Расход	2,184 м³/ч	119,889 м³/ч
Давление, бар	7,0	7,0
Площадь теплообмена	17,9 м²
Масса аппарата (сухая)	270 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 100, ГОСТ 33259	1	7
T2	Выход среды №1	Ду 50, ГОСТ 33259	1	7
K1	Вход среды №2	Ду 200, ГОСТ 33259	1	7
K2	Выход среды №2	Ду 200, ГОСТ 33259	1	7
K3	Технологическое присоединение	Муфта приварная 3/4"	1	7
K4	Дренаж	Резьба приварная Ду25	1	7

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	8×0,8 мм, AISI 304
Трубная решётка	AISI 304
Патрубки Т1/Т2, К1/К2	AISI 304 (фланцы ГОСТ 33259)
Оголовок	AISI 304
Уплотнение	Паронит

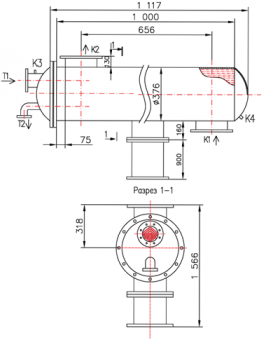

Габаритные размеры (по чертежу)

Размер	Значение
Масса пустого	270 кг
Монтажное исполнение	Горизонтальное
