Кожухотрубный теплообменник КС 150-1,5-8×0,8-4,5
Аппарат КС 150-1,5-8×0,8-4,5 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 4,5 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 4,5 м² Ру 20/6 бар Ст20 / AISI 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 4,5 м²
- Давление расчётное
- 20/6 бар (трубки/кожух)
- Материал корпуса / трубок
- Ст20 / AISI 304
- Масса (≤)
- ≈ 65 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода Масло Мощность, кВт 34,9 Запас по поверхности, % 13 % Температура, °C 15 → 30 45 → 25 Расход 2,0 м³/ч 3,437 т/ч Давление, бар 6,0 20,0 Площадь теплообмена 4,5 м² Масса аппарата (сухая) 65 кг Примечание: параметры уточняются при расчёте; возможны варианты по материалам и исполнению.

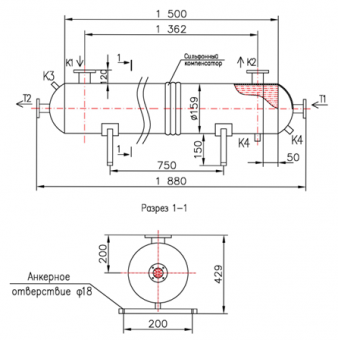

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар T1 Вход среды №1 Ду 25, фланец ГОСТ 33259 1 16 T2 Выход среды №1 Ду 25, фланец ГОСТ 33259 1 16 K1 Вход среды №2 Ду 32, фланец ГОСТ 33259 1 25 K2 Выход среды №2 Ду 32, фланец ГОСТ 33259 1 25 K3 Воздухоотводчик Ду 15, резьба приварная 1 16 K4 Дренаж Ду 15, резьба приварная 1 25 МатериалыЭлемент Материал Корпус Ст20 (Ст3сп5) Трубки AISI 304 (Ø8×0,8) Трубная решётка AISI 304 Патрубки T1/T2 Ст20, фланцы ГОСТ 33259 Патрубки K1/K2 Ст20, фланцы ГОСТ 33259 Оголовки Ст20, несъёмные Перегородки AISI 304 Габаритные размеры (по чертежу)Размер Значение Длина (общая) ≈ 1880 мм Диаметр кожуха Ø 150 мм Высота с опорами ≈ 750 мм Масса пустого 65 кг - Отзывы
-
