Кожухотрубный теплообменник КС 100-1,5-8×0,8-1
Аппарат КС 100-1,5-8×0,8-1 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 1,8 м², расчётное давление 10 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 1,8 м² Ру 10/10 бар AISI 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Вертикальное
- Площадь теплообмена
- 1,8 м²
- Давление расчётное
- 10/10 бар (трубки/кожух)
- Материал корпуса / трубок
- AISI 304 / AISI 304
- Масса (≤)
- 25 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Пар Вода Мощность, кВт 66,9 Запас по поверхности, % 16 % Температура, °C 130 → 22 79,8 → 55 Расход 0,101 м³/ч 4,424 т/ч Давление, бар 10 10 Площадь теплообмена 1,8 м² Масса аппарата (сухая) 25 кг Примечание: параметры уточняются при расчёте, возможны варианты по материалам и давлению.

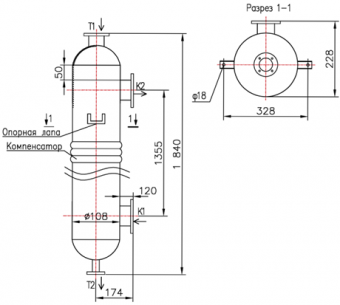

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар T1 Вход среды №1 Ду 32, фланец ГОСТ 33259 1 10 T2 Выход среды №1 Ду 15, фланец ГОСТ 33259 1 10 K1 Вход среды №2 Ду 40, фланец ГОСТ 33259 1 10 K2 Выход среды №2 Ду 40, фланец ГОСТ 33259 1 10 МатериалыЭлемент Материал Корпус AISI 304 Трубки AISI 304 (8×0,8) Трубная решётка AISI 304 Патрубки Т1/Т2 AISI 304 Патрубки К1/К2 AISI 304 Оголовки AISI 304 (несъёмные) Габаритные размеры (по чертежу)Размер Значение Высота (общая) ≈ 1840 мм Диаметр кожуха Ø 120 мм Опорная лапа (отверстие) Ø 18 мм - Отзывы
-
