Описание

Кожухотрубный теплообменник КС 500Р-2СК-8×0,8-88

Аппарат КС 500Р-2СК-8×0,8-88 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 88,0 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 88,0 м² Ру 16 бар AISI 304 / Ст20 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 88,0 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 1100 кг
Документ: Б-48076

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Конденсат	Вода
Мощность, кВт	7215,6
Запас по поверхности, %	27%
Температура, °C	151 → 70	81 → 95
Расход	88,89 м³/ч	250,137 т/ч
Давление, бар	16	16
Площадь теплообмена	88,0 м²
Масса аппарата (сухая)	1100 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и исполнению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 150, фланец ГОСТ 33259	1	16
T2	Выход среды №1	Ду 150, фланец ГОСТ 33259	1	16
K1	Вход среды №2	Ду 300, фланец ГОСТ 33259	1	16
K2	Выход среды №2	Ду 300, фланец ГОСТ 33259	1	16
K3	Воздухоотводчик	Муфта приварная Ду15	1	10
K4	Дренаж	Муфта приборная Ду25	2	10

Материалы

Элемент	Материал
Корпус	Ст20 (Ст3сп5)
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Фланцы Т1/Т2	Ст20
Фланцы К1/К2	Ст20
Оголовки	AISI 304 (съёмные)
Уплотнения	Паронит

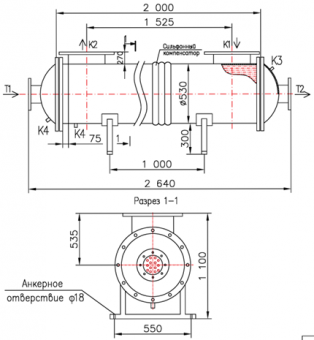

Габаритные размеры (по чертежу)

Размер	Значение
Длина (общая)	≈ 2640 мм
Диаметр кожуха	Ø 500 мм
Опорное отверстие	Ø 18 мм
