Кожухотрубный теплообменник КС 150-2-8×0,8-6, Ру25/6, AISI 304
Нужен быстрый подбор? Напишите в чат
Проконсультируем и ответим 24/7 в течение ~1 минуты.
Если не удалось открыть чат, обновите страницу — виджет грузится напрямую из CRM.
Выберите ваш город
351 201.90 ₽
Достаточно
Нашли дешевле?
-
+
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Описание
- Отзывы
- Задать вопрос
- Дополнительно
-
Описание
Кожухотрубный теплообменник КС 150-2-8×0,8-6
Аппарат КС 150-2-8×0,8-6 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 6,0 м², расчётное давление 25 бар, горизонтальное исполнение. Типовая задача — холодоснабжение / чиллер. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 6,0 м² Ру 25/6 бар AISI 304 / AISI 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 6,0 м²
- Давление расчётное
- 25/6 бар (трубки/кожух)
- Материал корпуса / трубок
- AISI 304 / AISI 304
- Масса (≤)
- ≈ 85 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Фреон R507 Гликоль Мощность, кВт 24,2 Запас по поверхности, % 12 % Температура, °C +30 → +6 +95 → +26,79 Расход 0,523 т/ч 0,3 т/ч Давление, бар 25 6 Площадь теплообмена 6,0 м² Масса аппарата (сухая) 85 кг Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

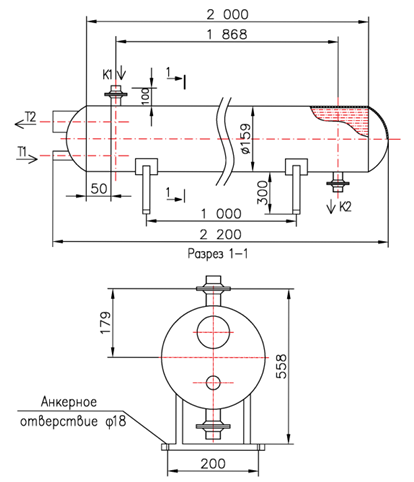

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар T1 Вход среды №1 Ду 15, под приварку 1 25 T2 Выход среды №1 Ду 50, под приварку 1 25 K1 Вход среды №2 Ду 25, молочная гайка DIN11851 1 6 K2 Выход среды №2 Ду 25, молочная гайка DIN11851 1 6 МатериалыЭлемент Материал Корпус AISI 304 Трубки AISI 304 (8×0,8) Трубная решётка AISI 304 Патрубки T1/T2 AISI 304 (под приварку) Патрубки K1/K2 AISI 304 (молочная гайка DIN11851) Оголовок AISI 304 (несъёмный) Габаритные размеры (по чертежу)Размер Значение Длина ≈ 2200 мм Диаметр кожуха Ø 150 мм Опорное отверстие Ø 18 мм - Отзывы
-
