Кожухотрубный теплообменник КС 400-3СК-8×0,8-81,0
Аппарат КС 400-3СК-8×0,8-81,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 81,0 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 81,0 м² Ру 10 бар AISI 304 / 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 81,0 м²
- Давление расчётное
- 10 бар (трубки/кожух)
- Материал корпуса / трубок
- AISI 304 / AISI 304
- Масса (≤)
- ≈ 1300 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Котловая вода Вода Мощность, кВт 3354,9 Запас по поверхности, % 17 % Температура, °C 70 → 40 9 → 55 Расход 96,177 м³/ч 96,0 т/ч Давление, бар 10,0 10,0 Площадь теплообмена 81,0 м² Масса аппарата (сухая) 1300 кг Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

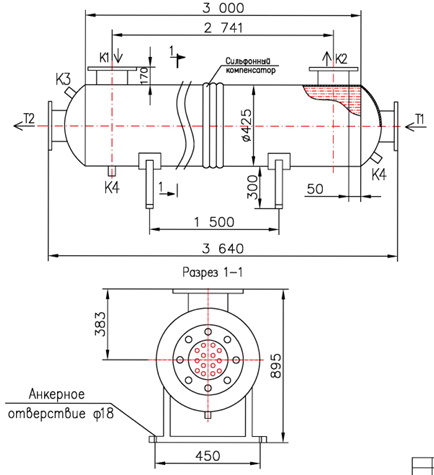

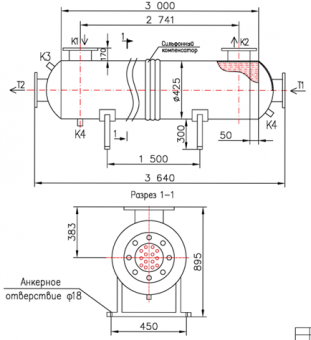

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар T1 Вход среды №1 Ду 150, ГОСТ 33259 1 16 T2 Выход среды №1 Ду 150, ГОСТ 33259 1 16 K1 Вход среды №2 Ду 150, ГОСТ 33259 1 16 K2 Выход среды №2 Ду 150, ГОСТ 33259 1 16 K3 Под воздухоотводчик Муфта приварная Ду15 1 16 K4 Дренаж Муфта приварная Ду25 2 16 МатериалыЭлемент Материал Корпус Сталь 20 (Ст3сп5) Трубки AISI 304 (8×0,8) Трубная решётка AISI 304 Патрубки Т1/Т2/К1/К2 Сталь 20, фланцы ГОСТ 33259 Оголовки несъёмные Сталь 20 - Отзывы
-
