Кожухотрубный теплообменник КС 200-1,5-8×0,8-18,0

Аппарат КС 200-1,5-8×0,8-18,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 9,0 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 9,0 м² Ру 6 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 9,0 м²
Давление расчётное: 6 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 100 кг
Документ: Б-48282-2

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	314,5
Запас по поверхности, %	17%
Температура, °C	10 → 28	60 → 54,6
Расход	15 т/ч	50 т/ч
Давление, бар	6,0	6,0
Площадь теплообмена	9,0 м²
Масса аппарата (сухая)	100 кг

Примечание: значения уточняются при расчёте, возможны варианты по материалам и исполнению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 50, фланец ГОСТ 33259	1	16
T2	Выход среды №1	Ду 50, фланец ГОСТ 33259	1	16
K1	Вход среды №2	Ду 125, фланец ГОСТ 33259	1	16
K2	Выход среды №2	Ду 125, фланец ГОСТ 33259	1	16
K3	Воздухоотводчик	Ду 15, приварной	1	16
K4	Дренаж	Ду 15, приварной	1	16

Материалы

Элемент	Материал
Корпус	Ст20 (См3Сн5)
Трубки	08Х18Н10 (AISI 304)
Трубная решётка	AISI 304
Фланцы Т1, Т2	Ст20
Фланцы К1, К2	Ст20
Оголовки	Ст20, несъёмные

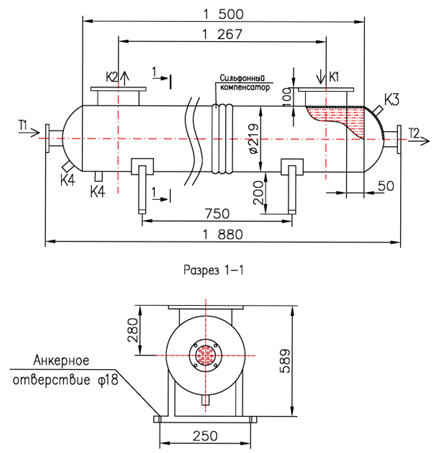

Габаритные размеры (по чертежу)

Размер	Значение
Длина	≈ 1880 мм
Диаметр кожуха	Ø 250 мм
Высота опор	≈ 280 мм
