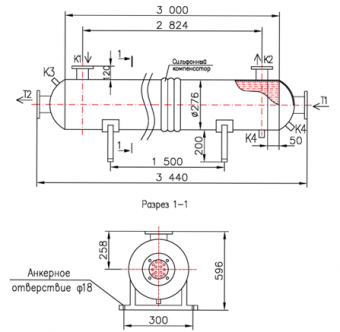

Кожухотрубный теплообменник КС 270-3-8×0,8-24,0

Аппарат КС 270-3-8×0,8-24,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 24,0 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 24,0 м² Ру 12 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 24,0 м²
Давление расчётное: 12 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 300 кг
Документ: Б-48310

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Масло
Мощность, кВт	489,6
Запас по поверхности, %	10 %
Температура, °C	90 → 57	90 → 53
Расход	35,057 т/ч	24,0 т/ч
Давление, бар	12,0	12,0
Площадь теплообмена	24,0 м²
Масса аппарата (сухая)	300 кг

Примечание: значения уточняются при инженерном расчёте.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 80, фланец ГОСТ 33259	1	16
T2	Выход среды №1	Ду 80, фланец ГОСТ 33259	1	16
K1	Вход среды №2	Ду 65, фланец ГОСТ 33259	1	16
K2	Выход среды №2	Ду 65, фланец ГОСТ 33259	1	16
K3	Воздухоотводчик	Резьба приварная Ду 15	1	16
K4	Дренаж	Резьба приварная Ду 25	1	16

Материалы

Элемент	Материал
Корпус	Сталь 20
Трубки	AISI 304 (18×0,8)
Трубная решётка	AISI 304
Патрубки Т1/Т2	Ст20
Фланцы К1/К2	Ст20 (ГОСТ 33259)
Оголовки	Ст20 несъёмные
Перегородки	AISI 304 (11 шт.)
