Описание

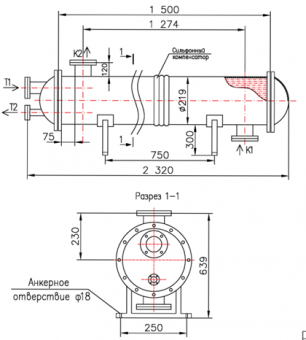

Кожухотрубный теплообменник КС 200-1,5Р-16×3-4,3

Аппарат КС 200-1,5P-16×3-4,3 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 4,5 м², расчётное давление 40 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 4,55 м² Ру 40 бар AISI 304 / 321 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 4,55 м²
Давление расчётное: 40 бар
Материал корпуса / трубок: AISI 304 / AISI 321
Масса (≤): ≈ 150 кг
Документ: Б-48406-2

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Кислая вода	Вода
Мощность, кВт	106,0
Запас по поверхности, %	14 %
Температура, °C	110 → 39,6	33 → 38
Расход	0,151 м³/ч	18,221 м³/ч
Давление, бар	40,0	40,0
Площадь теплообмена	4,55 м²
Масса аппарата (сухая)	150 кг

Примечание: данные уточняются при расчёте; возможны изменения по материалам и параметрам.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 50, фланец ГОСТ 33259	1	40
T2	Выход среды №1	Ду 15, фланец ГОСТ 33259	1	40
K1	Вход среды №2	Ду 65, фланец ГОСТ 33259	1	40
K2	Выход среды №2	Ду 65, фланец ГОСТ 33259	1	40

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 321
Трубная решётка	AISI 321
Фланцы	AISI 304, ГОСТ 33259
Оголовки	AISI 304, съёмные
Уплотнение	СНП
