Кожухотрубный теплообменник КС 150-1,5-8×0,8-4,5
Аппарат КС 150-1,5-8×0,8-4,5 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 4,5 м², расчётное давление 40 бар, горизонтальное исполнение. Типовая задача — паровой нагрев. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 4,5 м² Ру 40 бар AISI 321 / 321 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 4,5 м²
- Давление расчётное
- 40 бар
- Материал корпуса / трубок
- AISI 321 / AISI 321
- Масса (≤)
- ≈ 100 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Конденсат 15% NaOH Мощность, кВт 132,0 Запас по поверхности, % 15% Температура, °C 103 → 45 90 → 70 Расход 8,717 т/ч 4,888 т/ч Давление, бар 40 40 Площадь теплообмена 4,5 м² Масса аппарата (сухая) 100 кг Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

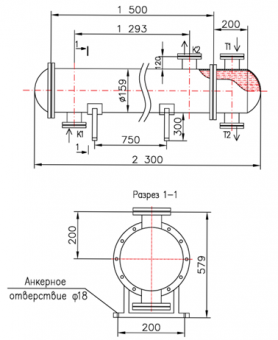

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар T1 Вход среды №1 Ду 50, фланец ГОСТ 33259 1 40 T2 Выход среды №1 Ду 50, фланец ГОСТ 33259 1 40 K1 Вход среды №2 Ду 50, фланец ГОСТ 33259 1 40 K2 Выход среды №2 Ду 50, фланец ГОСТ 33259 1 40 МатериалыЭлемент Материал Корпус AISI 321 Трубки AISI 321 Трубная решётка AISI 321 Патрубки T1–T2 AISI 321, фланец "выступ/впадина" Фланцы K1–K2 AISI 321, фланец "выступ/впадина" Оголовки AISI 321, съёмные Уплотнение оголовка СНП тип Б Габаритные размеры (по чертежу)Размер Значение Длина (общая) ≈ 750 мм Диаметр кожуха Ø 150 мм Кожухотрубный теплообменник КС 150-1,5-8×0,8-4,5
Площадь: 4,5 м² Ру 40 бар AISI 321 / 321 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 4,5 м²
- Давление расчётное
- 40 бар
- Материал корпуса / трубок
- AISI 321 / AISI 321
- Масса (≤)
- ≈ 100 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Конденсат 15% NaOH Мощность, кВт 132,0 Запас по поверхности, % 15% Температура, °C 103 → 45 90 → 70 Расход 8,717 т/ч 4,888 т/ч Давление, бар 40 40 Площадь теплообмена 4,5 м² Масса аппарата (сухая) 100 кг Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.
Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар T1 Вход среды №1 Ду 50, фланец ГОСТ 33259 1 40 T2 Выход среды №1 Ду 50, фланец ГОСТ 33259 1 40 K1 Вход среды №2 Ду 50, фланец ГОСТ 33259 1 40 K2 Выход среды №2 Ду 50, фланец ГОСТ 33259 1 40 МатериалыЭлемент Материал Корпус AISI 321 Трубки AISI 321 Трубная решётка AISI 321 Патрубки T1–T2 AISI 321, фланец "выступ/впадина" Фланцы K1–K2 AISI 321, фланец "выступ/впадина" Оголовки AISI 321, съёмные Уплотнение оголовка СНП тип Б Габаритные размеры (по чертежу)Размер Значение Длина (общая) ≈ 750 мм Диаметр кожуха Ø 150 мм FAQ: популярные вопросы
Можно ли изменить давление или материалы?
Да, возможно выполнение из AISI 316L или под другое давление по ТЗ.Для каких сред подходит?
Для конденсата, щёлочных растворов, воды и технических жидкостей.Какой срок службы?
При правильной эксплуатации — 10–15 лет.Есть ли документация?
Да, паспорт, протокол испытаний и ИЛ входят в комплект.Можно установить вертикально?
Да, конструкция допускает вертикальное исполнение.Как производится очистка?
Через съёмные оголовки и промывку трубного пучка.Поставляете в Казахстан и Беларусь?
Да, доставка с пакетом документов КЗ/ЕАЭС.Какие сроки изготовления?
7–14 рабочих дней для типового исполнения.Можно увеличить площадь?
Да, возможно увеличение длины трубок или диаметра кожуха.Как отправить ТЗ?
Через форму онлайн-расчёта или на . - Отзывы
-
