Кожухотрубный теплообменник КС 150У-1,5-8×0,8-4,5
Аппарат КС 150У-1,5-8×0,8-4,5 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 4,5 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 4,5 м² Ру 6 бар Ст20 / AISI 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 4,5 м²
- Давление расчётное
- 6,0 бар
- Материал корпуса / трубок
- Ст20 / AISI 304
- Масса (≤)
- ≈ 65 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода Вода Мощность, кВт 100,0 Запас по поверхности, % 15 % Температура, °C 99 → 70 90 → 69 Расход 3,438 м³/ч 1,432 м³/ч Давление, бар 6,0 6,0 Площадь теплообмена 4,5 м² Масса аппарата (сухая) 65 кг Примечание: данные уточняются при расчёте; возможны варианты по материалам и исполнению.

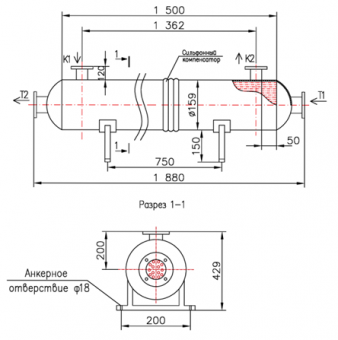

Присоединительные размерыТип Назначение Маркировка Ру, бар T1 Вход среды №1 Ду 50, ГОСТ 33259 16 T2 Выход среды №1 Ду 50, ГОСТ 33259 16 K1 Вход среды №2 Ду 32, ГОСТ 33259 16 K2 Выход среды №2 Ду 32, ГОСТ 33259 16 МатериалыЭлемент Материал Корпус Ст20 Трубки AISI 304 (8×0,8) Трубная решётка AISI 304 Патрубки Т1/Т2 Ст20 Фланцы К1/К2 Ст20 (ГОСТ 33259) Оголовки Ст20 несъёмные Габаритные размеры (по чертежу)Размер Значение Диаметр кожуха Ø150 мм Масса пустого ≈ 65 кг - Отзывы
-
