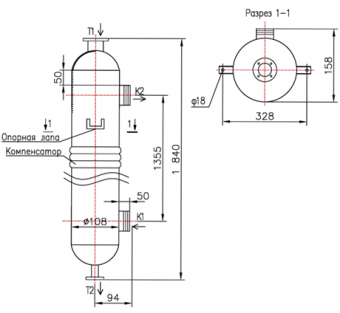

Кожухотрубный теплообменник КС 100-1,5-8×0,8-1
Аппарат КС 100-1,5-8×0,8-1 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 1,8 м², расчётное давление 10 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 1,8 м² Ру 10/6 бар AISI 304 / AISI 304 Вертикальное исполнениеКраткие характеристики
- Монтажное исполнение
- Вертикальное
- Площадь теплообмена
- 1,8 м²
- Давление расчётное
- 10/6 бар (трубки/кожух)
- Материал корпуса / трубок
- AISI 304 / AISI 304
- Масса (≤)
- 25 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Пар Вода Мощность, кВт 139,2 Запас по поверхности, % 16 % Температура, °C 150 → 90 20 → 60 Расход 0,21 м³/ч 3,0 м³/ч Давление, бар 6 10 Площадь теплообмена 1,8 м² Масса аппарата (сухая) 25 кг Примечание: значения уточняются при расчёте под ваш режим.
Присоединительные патрубкиТип Назначение Маркировка Ду, мм Ру, бар T1 Вход среды №1 ГОСТ 33259 32 16 T2 Выход среды №1 ГОСТ 33259 15 16 K1 Вход среды №2 резьба приварная 40 16 K2 Выход среды №2 резьба приборная 40 16 МатериалыЭлемент Материал Корпус Ст20 (Ст3сп5) Трубки AISI 304 (Ду3×0,8) Трубная решётка AISI 304 Патрубки Т1, К1–К2 Ст20 Патрубок Т2 AISI 304 Фланцы Т1, К1–К2 Ст20 Фланец Т2 AISI 304 Оголовок Т1 Ст20 (несъёмный) Оголовок Т2 AISI 304 (несъёмный) - Отзывы
-
