Кожухотрубный теплообменник КС 150-1,5-8×1-4

Аппарат КС 150-1,5-8×1-4 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 4,5 м², расчётное давление 25 бар, горизонтальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 4,5 м² Ру 30/12 бар AISI 304 / AISI 321 Горизонтальное исполнение

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 4,5 м²
Давление расчётное: 30/12 бар (трубки/кожух)
Материал корпуса / трубок: Ст20 / AISI 321
Масса (≤): ≈ 70 кг
Документ: Б-48474

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Масло
Мощность, кВт	99,0
Запас по поверхности, %	15 %
Температура, °C	20 → 35	140 → 100
Расход	3,15 т/ч	2,277 т/ч
Давление, бар	12,0	30,0
Площадь теплообмена	4,5 м²
Масса аппарата (сухая)	70 кг

Примечание: данные уточняются при расчёте. Возможны изменения по материалам и давлению.

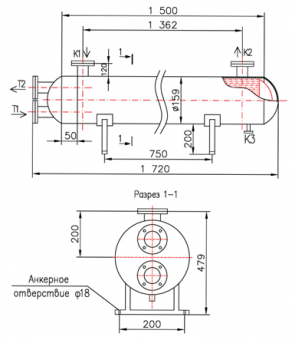

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 32, фланец ГОСТ 33259	1	16
T2	Выход среды №1	Ду 32, фланец ГОСТ 33259	1	16
K1	Вход среды №2	Ду 32, фланец ГОСТ 33259	1	40
K2	Выход среды №2	Ду 32, фланец ГОСТ 33259	1	40
K3	Дренаж	Ду 15, фланец ГОСТ 33259	1	40

Материалы

Элемент	Материал
Корпус	Ст20 (Ст3сп5)
Трубки	AISI 321 (8×0,8)
Трубная решётка	AISI 321
Патрубки T1, T2, K1, K2	Ст20, фланец "шип/паз"
Оголовок	Ст20, несъёмный
Перегородки	AISI 304
