Кожухотрубный теплообменник КС 200-3-8×0,8-18,0
Аппарат КС 200-3-8×0,8-18,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 18,0 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 18,0 м² Ру 10 бар Ст20 / AISI 304 Горизонтальное исполнениеКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 18,0 м²
- Давление расчётное
- 10 бар
- Материал корпуса / трубок
- Ст20 / AISI 304
- Масса (≤)
- ≈195 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода ГВС Мощность, кВт 500 Запас по поверхности, % 19 % Температура, °C 70 → 40 5 → 65 Расход, т/ч 14,334 7,160 Давление, бар 10 10 Площадь теплообмена 18,0 м² Масса аппарата (сухая) 195 кг Примечание: параметры уточняются при проектном расчёте.

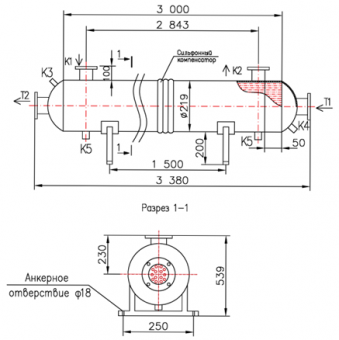

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар T1 Вход среды №1 Ду 65, фланец ГОСТ 33259 1 16 T2 Выход среды №1 Ду 65, фланец ГОСТ 33259 1 16 K1 Вход среды №2 Ду 50, фланец ГОСТ 33259 1 16 K2 Выход среды №2 Ду 50, фланец ГОСТ 33259 1 16 K3 Воздухоотводчик Ду 15, резьба приварная 1 16 K4 Дренаж Ду 15, резьба приборная 1 16 KO Дренаж/промывка Ду 32, резьба приборная 1 16 МатериалыЭлемент Материал Корпус Ст20 (Ст3сп5) Трубки AISI 304 (Ду 8×0,8) Трубная решётка AISI 304 Патрубки T1/T2 Ст20 (фланцы Ст20) Патрубки K1/K2 Ст20 (фланцы Ст20) Оголовки несъёмные Ст20 Перегородки ЭШТ AISI 304 Габаритные размеры (по чертежу)Размер Значение Длина ≈ 3380 мм Диаметр кожуха ≈ 500 мм Опоры Анкерные, отверстия Ø 18 мм - Отзывы
-
