Кожухотрубный теплообменник КС 150-2-8×0,8-6,0
Аппарат КС 150-2-8×0,8-6,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 6,0 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 6,0 м² Ру 6 бар AISI 304 / Ст20 Горизонтальное исполнениеКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 6,0 м²
- Давление расчётное
- 6 бар
- Материал корпуса / трубок
- Ст20 / AISI 304
- Масса (≤)
- 80 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода Вода Мощность, кВт 171,9 Запас по поверхности, % 12 % Температура, °C 86 → 56 18 → 34 Расход 3,06 т/ч 9,55 т/ч Давление, бар 6,0 6,0 Площадь теплообмена 6,0 м² Масса аппарата (сухая) 80 кг Примечание: данные уточняются при расчёте, возможны варианты по материалам и давлению.

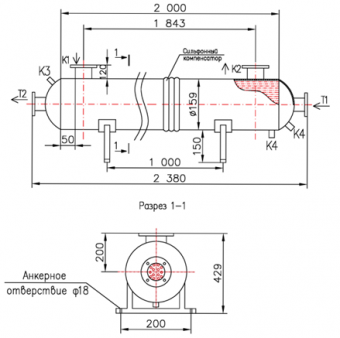

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар T1 Вход среды № 1 ГОСТ 33259 Ду 40 1 16 T2 Выход среды № 1 ГОСТ 33259 Ду 40 1 16 K1 Вход среды № 2 ГОСТ 33259 Ду 50 1 16 K2 Выход среды № 2 ГОСТ 33259 Ду 50 1 16 K3 Воздухоотводчик Резьба приварная Ду 15 1 16 K4 Дренаж Резьба приварная Ду 15 1 16 МатериалыЭлемент Материал Корпус Сталь 20 (Ст3сп5) Трубки AISI 304 (Ø 16,8 × 0,8) Трубная решётка AISI 304 Патрубки T1/T2, фланцы Сталь 20 Патрубки K1/K2, фланцы Сталь 20 Оголовки T1/T2 Сталь 20 (несъёмные) Габаритные размеры (по чертежу)Размер Значение Длина ≈ 2380 мм Диаметр кожуха Ø 150 мм Опорное отверстие Ø 18 мм - Отзывы
-
