Кожухотрубный теплообменник КС 200-1,2-8×0,8-3,6
Аппарат КС 200-1,2-8×0,8-3,6 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 3,6 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 3,6 м² Ру 16 бар AISI 316L / AISI 316L Горизонтальное исполнениеКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 3,6 м²
- Давление расчётное
- 16 бар
- Материал корпуса / трубок
- AISI 316L / AISI 316L
- Масса (≤)
- ≈ 60 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода Вода Мощность, кВт 177,9 Запас по поверхности, % 4 % Температура, °C 86 → 36 18 → 24 Расход 3,06 т/ч 9,55 м³/ч Давление, бар 6,0 6,0 Площадь теплообмена 3,6 м² Масса аппарата (сухая) 60 кг Примечание: данные ориентировочные, уточняются при расчёте под задачу.

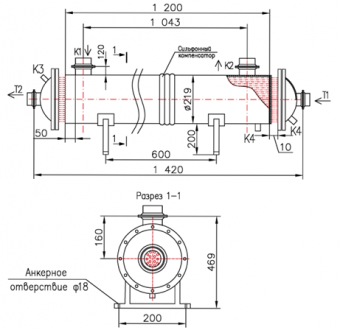

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар T1 Вход среды №1 Ду 25, clamp DIN 32676 1 16 T2 Выход среды №1 Ду 25, clamp DIN 32676 1 16 K1 Вход среды №2 Ду 50, clamp DIN 32676 1 16 K2 Выход среды №2 Ду 50, clamp DIN 32676 1 16 KA Воздухоотводчик Резьба приварная Ду 15 1 16 Дренаж Слив Резьба приварная Ду 15 1 16 МатериалыЭлемент Материал Корпус AISI 316L Трубки AISI 316L (Ø8×0,8) Трубная решётка AISI 316L Патрубки AISI 316L clamp DIN 32676 Оголовки AISI 316L несъёмные Полировка Внутренняя Ra 0,5 мкм / внешняя Ra 0,8 мкм Габариты (по чертежу)Размер Значение Длина (общая) ≈ 1200 мм Диаметр кожуха Ø 200 мм Опорные отверстия Ø 18 мм - Отзывы
-
