Кожухотрубный теплообменник КС 250-0,6-8×0,8-4

Аппарат КС 250-0,6-8×0,8-4 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 4,8 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 4,8 м² Ру 6 бар AISI 304 / AISI 304 Горизонтальное исполнение

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 4,8 м²
Давление расчётное: 6 бар
Материал корпуса / трубок: AISI 304 / AISI 304
Масса (≤): 70 кг
Документ: Б-48640

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	150,0
Запас по поверхности, %	15%
Температура, °C	95 → 65	70 → 85
Расход	5,157 м³/ч	6,449 м³/ч
Давление, бар	6,0	6,0
Площадь теплообмена	4,8 м²
Масса аппарата (сухая)	70 кг

Примечание: параметры уточняются при расчёте; возможны изменения по материалам и давлениям.

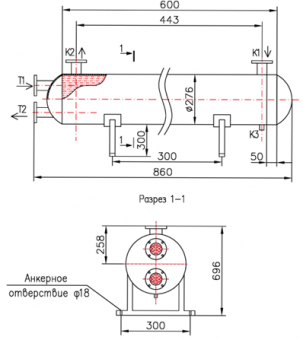

Присоединительные размеры

Тип	Назначение	Маркировка	Кол-во	Ру, бар
T1	Вход среды №1	ГОСТ 33259 Ду50 под фланец	1	10
T2	Выход среды №1	ГОСТ 33259 Ду50 под фланец	1	10
K1	Вход среды №2	ГОСТ 33259 Ду50 под фланец	1	10
K2	Выход среды №2	ГОСТ 33259 Ду50 под фланец	1	10
Дренаж	Резьбовой штуцер приварной	Ду15	1	10

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Патрубки Tl, T2, K1, K2	AISI 304 (фланцы ГОСТ 33259)
Оголовки несъёмные	AISI 304
