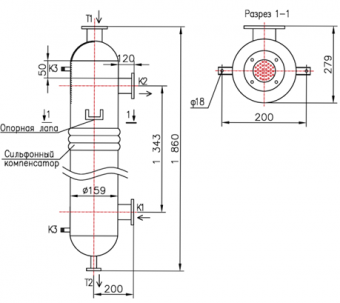

Кожухотрубный теплообменник КС 150-1,5-8×0,8-4,5
Аппарат КС 150-1,5-8×0,8-4,5 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 4,5 м², расчётное давление 10 бар, вертикальное исполнение. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 4,5 м² Ру 10 бар Ст20 / AISI 304 Вертикальное исполнениеКраткие характеристики
- Монтажное исполнение
- Вертикальное
- Площадь теплообмена
- 4,5 м²
- Давление расчётное
- 10 бар
- Материал корпуса / трубок
- Ст20 / AISI 304
- Масса (≤)
- ≈ 60 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Мощность, кВт 529,5 Площадь теплообмена 4,5 м² Температура, °C 160 → 94,79 70 → 5 Расход 0,804 м³/ч 7,0 т/ч Давление, бар 10 10 Масса пустого ≤ 60 кг Примечание: уточняется при расчёте под конкретные параметры теплоносителя.
Присоединительные патрубкиТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар T1 Выход среды №1 Ду 25, ГОСТ 33259 1 16 T2 Вход среды №1 Ду 50, ГОСТ 33259 1 16 K1 Вход среды №2 Ду 50, ГОСТ 33259 1 16 K2 Выход среды №2 Ду 50, ГОСТ 33259 1 16 Дренаж Резьба приварная Ду 15 1 16 МатериалыЭлемент Материал Корпус Ст20 Трубки AISI 304 (8×0,8) Трубная решётка AISI 304 Патрубки Ст20 / AISI 304 Фланцы Ст20 / AISI 304, ГОСТ 33259 Оголовки Ст20 / AISI 304 - Отзывы
-
