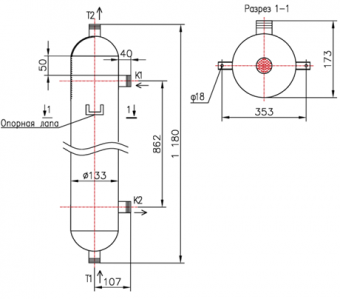

Кожухотрубный теплообменник КС 130-1,0-8×0,8-1,982

Аппарат КС 130-1,0-8×0,8-1,982 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 2,0 м², расчётное давление 6 бар, вертикальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 1,982 м² Ру 6 бар AISI 304 / AISI 304 Вертикальное исполнение

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 1,982 м²
Давление расчётное: 6,0 бар
Материал кожуха / трубок: AISI 304 / AISI 304
Масса (≤): ≈ 25 кг
Документ: Б-48708

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	64,1
Запас по поверхности, %	≈ 14 %
Температура, °C	15 → 90	99 → 35
Расход	1,380 т/ч	1,0 м³/ч
Давление, бар	6,0
Площадь теплообмена	1,982 м²
Масса аппарата (сухая)	25 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 32, резьба приварная	1	10
T2	Выход среды №1	Ду 32, резьба приварная	1	10
K1	Вход среды №2	Ду 32, резьба приварная	1	10
K2	Выход среды №2	Ду 32, резьба приварная	1	10

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 304 (φ8×0,8)
Трубная решётка	AISI 304
Патрубки T1/T2 и K1/K2	AISI 304 (резьба приварная)
Оголовки	AISI 304 (несъёмные)
Перегородки	AISI 304 (7 шт.)
