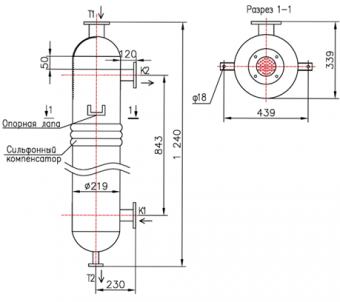

Кожухотрубный теплообменник КС 200-1-8×0,8-5,5

Аппарат КС 200-1-8×0,8-5,5 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 5,5 м², расчётное давление 6 бар, вертикальное исполнение. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 5,5 м² Ру 6 бар Ст20 / AISI 304 Вертикальное исполнение

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 5,5 м²
Давление расчётное: 6 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 60 кг
Документ: Б-48752-2

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Мощность, кВт	370,2
Запас по поверхности, %	5%
Температура, °C	125	25
Давление, бар	6,0	6,0
Расход	0,575 т/ч	4,3 м³/ч
Площадь теплообмена	5,5 м²
Масса аппарата (сухая)	60 кг

Примечание: параметры уточняются при расчёте, возможны варианты по материалам и диаметрам патрубков.

Присоединительные патрубки

Тип	Назначение	Маркировка	Ру, бар
T1	Вход среды №1	Ду 65, фланец ГОСТ 33259	16
T2	Выход среды №1	Ду 25, фланец ГОСТ 33259	10
K1	Вход среды №2	Ду 50, фланец ГОСТ 33259	16
K2	Выход среды №2	Ду 50, фланец ГОСТ 33259	16

Материалы

Элемент	Материал
Корпус	Сталь 20
Трубки	AISI 304 (∅8×0,8)
Трубная решётка	AISI 304
Патрубки К1/К2	Сталь 20
Патрубки Т1/Т2	AISI 304
Оголовок 1	Сталь 20 (несъёмный)
Оголовок 2	AISI 304 (несъёмный)
