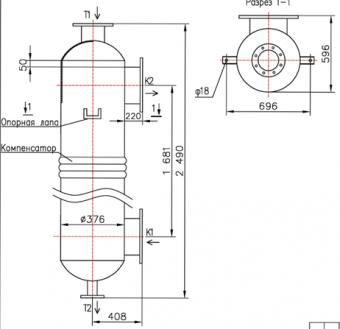

Кожухотрубный теплообменник КС 350-2СК-8×0,8-35

Аппарат КС 350-2СК-8×0,8-35 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 35,0 м², расчётное давление 16 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 35,0 м² Ру 16 бар Ст20 / AISI 304 Вертикальное исполнение

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 35,0 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 510 кг
Документ: Б-48783

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Пар	Вода
Мощность, кВт	2517,8
Запас по поверхности, %	17%
Температура, °C	210,0	5,0
Расход	3,676 т/ч	144,0 т/ч
Давление, бар	10,0	10,0
Площадь теплообмена	35,0 м²
Масса аппарата (сухая)	510 кг

Примечание: параметры уточняются при расчёте.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; ГОСТ)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 125, ГОСТ 33259	1	16
T2	Выход среды №1	Ду 50, ГОСТ 33259	1	16
K1	Вход среды №2	Ду 200, ГОСТ 33259	1	16
K2	Выход среды №2	Ду 200, ГОСТ 33259	1	16

Материалы

Элемент	Материал
Корпус	Сталь 20 (Ст3сп5)
Трубки	8×0,8 AISI 304
Трубная решётка	AISI 304
Патрубки Т	Сталь 20
Патрубки К1, К2	Сталь 20
Оголовок 1	Сталь 20, несъёмный
Оголовок 2	AISI 304, несъёмный
