Кожухотрубный теплообменник КС 270-1СК-12×1-7

Аппарат КС 270-1СК-12×1-7 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 7,4 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 7,44 м² Ру 6 бар AISI 304 / AISI 304 Горизонтальное исполнение

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 7,44 м²
Давление расчётное: 6 бар
Материал корпуса / трубок: AISI 304 / AISI 304
Масса (≤): 120 кг
Документ: Б-48841

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Воздух	Масло
Мощность, кВт	15,2
Запас по поверхности, %	12%
Температура, °C	25 → 45	105 → 85
Расход	2,73 м³/ч	1,305 м³/ч
Давление, бар	6,0	6,0
Площадь теплообмена	7,44 м²
Масса аппарата (сухая)	120 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и патрубкам.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 150, фланец ГОСТ 33259	1	16
T2	Выход среды №1	Ду 150, фланец ГОСТ 33259	1	16
K1	Вход среды №2	Ду 25, фланец ГОСТ 33259	1	16
K2	Выход среды №2	Ду 25, фланец ГОСТ 33259	1	16
NK2	Дренаж	Резьба приварная Ду25	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (8×1)
Трубная решётка	AISI 304
Патрубки Т1/Т2	Ст20
Фланцы К1/К2	Ст20 (ГОСТ 33259)
Оголовки	Ст20, несъёмные

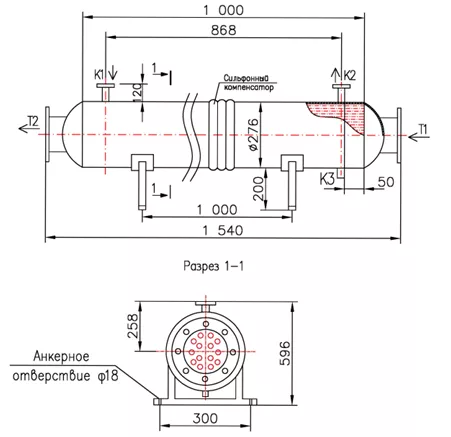

Габаритные размеры (по чертежу)

Размер	Значение
Длина общая	≈ 1540 мм
Диаметр кожуха	Ø 270 мм
Опорное основание	С лапами, отверстие Ø18 мм
