Кожухотрубный теплообменник КС 600-1,5СК-8×0,8-94
Аппарат КС 600-1,5СК-8×0,8-94 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 94,9 м², расчётное давление 16 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 94,9 м² Ру 16 бар Ст20 / AISI 304 Вертикальное исполнениеКраткие характеристики
- Монтажное исполнение
- Вертикальное
- Площадь теплообмена
- 94,9 м²
- Давление расчётное
- 16 бар
- Материал корпуса / трубок
- Ст20 / AISI 304
- Масса (≤)
- ≈ 1000 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Пар Вода Мощность, кВт 9016,8 Запас по поверхности, % 34% Температура, °C 205 70 Расход 13,224 т/ч 310 м³/ч Давление, бар 16,0 16,0 Площадь теплообмена 94,9 м² Масса аппарата (сухая) 1000 кг Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

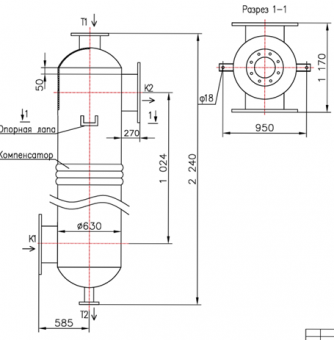

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар T1 Вход среды №1 Ду 200, фланец ГОСТ 33259 1 16 T2 Выход среды №1 Ду 65, фланец ГОСТ 33259 1 16 K1 Вход среды №2 Ду 350, фланец ГОСТ 33259 1 16 K2 Выход среды №2 Ду 350, фланец ГОСТ 33259 1 16 МатериалыЭлемент Материал Корпус Ст20 (Ст3сп5) Трубки AISI 304 (8×0,8) Трубная решётка AISI 304 Патрубки Т1/Т2 AISI 304 Фланцы К1/К2 Ст20 (ГОСТ 33259) Оголовки Ст20 / AISI 304 (несъёмные) Габаритные размеры (по чертежу)Размер Значение Длина ≈ 2240 мм Диаметр кожуха Ø 585 мм Опорная лапа (отверстие) Ø 18 мм - Отзывы
-
