Кожухотрубный теплообменник КС 500-3-8×0,8-132

Аппарат КС 500-3-8×0,8-132 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 152,0 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — холодоснабжение / чиллер. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 152 м² Ру 10/6 бар Ст20 / AISI 304 Горизонтальное исполнение

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 152 м²
Давление расчётное: 10/6 бар (трубки/кожух)
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 1700 кг
Документ: Б-48912

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Фреон R134A (30%)	Вода
Мощность, кВт	1000,0
Запас по поверхности, %	12%
Температура, °C	+15 → +9	+9,2 → +3
Расход	16,762 м³/ч	160,065 м³/ч
Давление, бар	10,0	6,0
Площадь теплообмена	152 м²
Масса аппарата (сухая)	1700 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

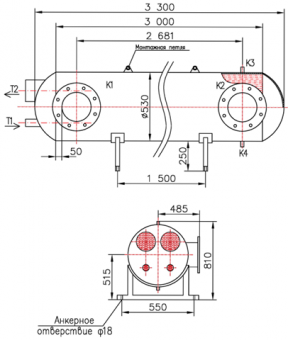

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
П1	Вход среды №1	Ду 50, под приварку	1	25
П2	Выход среды №1	Ду 150, под приварку	1	25
К1	Вход среды №2	Ду 200, фланец ГОСТ 33259	1	16
К2	Выход среды №2	Ду 200, фланец ГОСТ 33259	1	16
К3	Воздухоотводчик	Ду 15, резьба приварная	1	16
К4	Дренаж	Ду 25, резьба приварная	1	16

Материалы

Элемент	Материал
Корпус	Ст20 (Ст3сп5)
Трубки	AISI 304 (Ø8×0,8)
Трубная решётка	AISI 304
Патрубки Т1/Т2	AISI 304, под приварку
Фланцы К1/К2	Ст20, ГОСТ 33259
Оголовки	Ст20, несъёмные
