Описание
Кожухотрубный теплообменник КС 200-2-8×0,8-12,0
Аппарат КС 200-2-8×0,8-12,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 12,0 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 12,0 м² Ру 13/6 бар AISI 304 / AISI 304 Горизонтальное исполнениеКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 12,0 м²
- Давление расчётное
- 13/6 бар (трубки/кожух)
- Материал корпуса / трубок
- AISI 304 / AISI 304
- Масса (≤)
- ≈ 140 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода промежуточная Вода Мощность, кВт 155,0 Запас по поверхности, % 15 % Температура, °C 34 → 15 29 → 24 Расход 14,796 т/ч 14,785 т/ч Давление, бар 13,0 6,0 Площадь теплообмена 12,0 м² Масса аппарата (сухая) 140 кг Примечание: значения уточняются при расчёте.

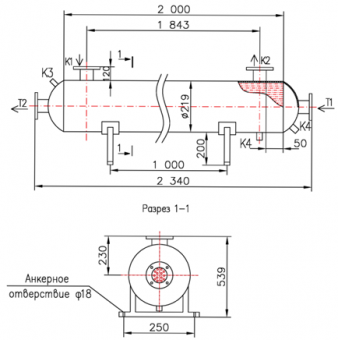

Присоединительные размерыТип Назначение Маркировка (ГОСТ) Ру, бар T1 Вход среды №1 ГОСТ 33259 Ду 50 1 16Т2 16 T2 Выход среды №1 ГОСТ 33259 Ду 50 1 16КТ 16 K1 Вход среды №2 ГОСТ 33259 Ду 50 1 16К2 16 K2 Выход среды №2 ГОСТ 33259 Ду 50 1 16К3 16 K4 Воздухоотводчик Резьба Ду 15 16 — Дренаж Резьба Ду 25 16 МатериалыЭлемент Материал Корпус AISI 304 Трубки AISI 304 (8×0,8) Трубная решётка AISI 304 Патрубки Т1/Т2 Сталь 20 Фланцы К1/К2 Сталь 20 (ГОСТ 33259) Оголовки AISI 304 (несъёмные) Габаритные размеры (по чертежу)Размер Значение Диаметр кожуха ≈ 200 мм Опорная лапа Ø 18 мм - Отзывы
-
