Кожухотрубный теплообменник КС 300-5-8×0,8-69

Аппарат КС 300-5-8×0,8-69 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 69,0 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 69,0 м² Ру 12 бар AISI 304 / Ст20 Горизонтальное исполнение

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 69,0 м²
Давление расчётное: 12 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 900 кг
Документ: Б-48950

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	1096,3
Запас по поверхности, %	10
Температура, °C	40 → 20	27 → 54
Расход	94,248 т/ч	134,532 т/ч
Давление, бар	12,0	12,0
Площадь теплообмена	69,0 м²
Масса аппарата (сухая)	900 кг

Примечание: значения уточняются при расчёте, допускается адаптация по ТЗ заказчика.

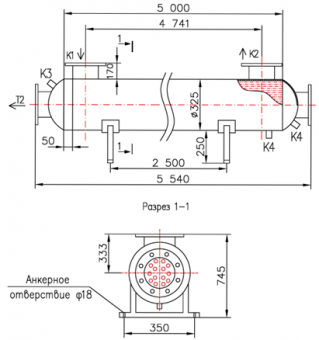

Присоединительные размеры

Тип	Назначение	Маркировка	Ду, мм	Кол-во	Ру, бар
T1	Вход среды №1	ГОСТ 33259	150	1	16
T2	Выход среды №1	ГОСТ 33259	150	1	16
K1	Вход среды №2	ГОСТ 33259	150	1	16
K2	Выход среды №2	ГОСТ 33259	150	1	16
KS	Воздухоотводчик	Резьба приварная	15	1	16
K4	Дренаж	Резьба приварная	25	1	16

Материалы

Элемент	Материал
Корпус	Сталь 20 (Ст3сп5)
Трубки	AISI 304 (∅8×0,8)
Трубная решётка	AISI 304
Патрубки T1, T2	Сталь 20 с фланцами ГОСТ 33259
Патрубки K1, K2	Сталь 20
Оголовки несъёмные	Сталь 20
