Кожухотрубный теплообменник КС 150У-1-8×0,8-3,0
Аппарат КС 150У-1-8×0,8-3,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 3,0 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 3,0 м² Ру 6 бар Ст20 / AISI 304 Горизонтальное исполнениеКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 3,0 м²
- Давление расчётное
- 6 бар
- Материал корпуса / трубок
- Ст20 / AISI 304
- Масса (≤)
- ≈ 45 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода Вода Мощность, кВт 291,2 Запас по поверхности, % 14 % Температура, °C 10 → 59 80 → 60 Расход 10 м³/ч 12,52 м³/ч Давление, бар 6,0 6,0 Площадь теплообмена 3,0 м² Масса аппарата (сухая) 45 кг Примечание: данные уточняются при расчёте под ваш режим.

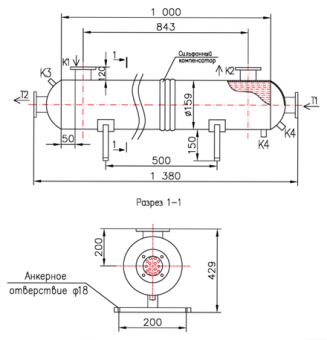

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар T1 Вход среды №1 Ду 50, ГОСТ 33259 1 16 T2 Выход среды №1 Ду 50, ГОСТ 33259 1 16 K1 Вход среды №2 Ду 50, ГОСТ 33259 1 16 K2 Выход среды №2 Ду 50, ГОСТ 33259 1 16 K3 Воздухоотводчик Ду 15, резьба приборная 1 16 K4 Дренаж Ду 15, резьба приварная 1 16 МатериалыЭлемент Материал Корпус Ст20 (Сm3Cn5) Трубки AISI 304, Ø8×0,8 Трубная решётка AISI 304 Патрубки Т1/Т2 Ст20 Фланцы К1/К2 Ст20, ГОСТ 33259 Оголовки Ст20, несъёмные Габаритные размерыРазмер Значение Длина (ориентировочно) ≈ 1380 мм Диаметр кожуха ≈ 500 мм Масса 45 кг FAQ: популярные вопросы
Можно ли изменить давление?
Да, возможно увеличить давление до 10 бар при пересчёте толщин стенок.Подходит ли для воды и гликоля?
Да, рассчитан на воду, гликоль и другие нейтральные жидкости.Какое исполнение предусмотрено?
Базовое горизонтальное, возможно вертикальное по запросу.Какой срок изготовления?
Типовое изделие — 7–14 рабочих дней.Можно ли внести изменения в конструкцию?
Да, адаптируем под ваше ТЗ, включая фланцы и материалы.Как происходит доставка?
Доставка по РФ и ЕАЭС, упаковка на паллетах с паспортом.Какая мощность теплообмена?
Около 291 кВт при разнице температур 70°C.Как обслуживать теплообменник?
Периодическая промывка и проверка герметичности патрубков.Поставляется ли с паспортом?
Да, паспорт, протокол испытаний и КЗ-документы в комплекте.Как отправить заявку?
Через онлайн-форму или по почте . - Отзывы
-
