Кожухотрубный теплообменник КС 130-1,5-8×0,8-2

Аппарат КС 130-1,5-8×0,8-2 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 3,0 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 2,96 м² Ру 8/6 бар AISI 304 / Ст20 Горизонтальное исполнение

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 2,96 м²
Давление расчётное: 8/6 бар (трубки/кожух)
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 35 кг
Документ: Б-49054

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	350
Запас по поверхности, %	15%
Температура, °C	115 → 70	9 → 69
Расход	6,678 т/ч	5,012 м³/ч
Давление, бар	8,0	6,0
Площадь теплообмена	2,96 м²
Масса аппарата (сухая)	35 кг

Примечание: данные ориентировочные, уточняются при заказе.

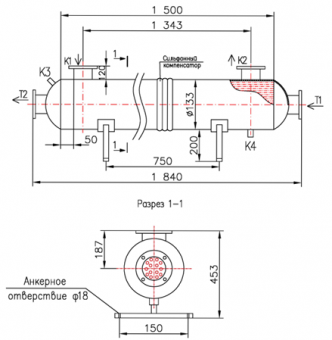

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 50, ГОСТ 33259	1	16
T2	Выход среды №1	Ду 50, ГОСТ 33259	1	16
K1	Вход среды №2	Ду 50, ГОСТ 33259	1	16
K2	Выход среды №2	Ду 50, ГОСТ 33259	1	16
K3	Воздухоотводчик	Ду 15, резьба	1	16
K4	Дренаж	Ду 15, резьба	1	16

Материалы

Элемент	Материал
Корпус	Ст20 (Ст3сп5)
Трубки	AISI 304 (Ø8×0,8)
Трубная решётка	AISI 304
Фланцы и патрубки	Ст20
Оголовок несъёмный	Ст20
