Кожухотрубный теплообменник КС 300-2СК-8×0,8-27
Аппарат КС 300-2СК-8×0,8-27 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 27,6 м², расчётное давление 16 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 27,6 м² Ру 16 бар AISI 304 / Ст20 Вертикальное исполнениеКраткие характеристики
- Монтажное исполнение
- Вертикальное
- Площадь теплообмена
- 27,6 м²
- Давление расчётное
- 16 бар
- Материал корпуса / трубок
- Ст20 / AISI 304
- Масса (≤)
- ≈ 350 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода Пар Мощность, кВт 5673,4 Запас по поверхности, % 32% Температура, °C 94,9 → 70,0 204,0 → 5,0 Расход 75,0 т/ч 8,328 т/ч Давление, бар 6,0 100 Площадь теплообмена 27,6 м² Масса аппарата (сухая) 350 кг Примечание: данные уточняются при индивидуальном расчёте.

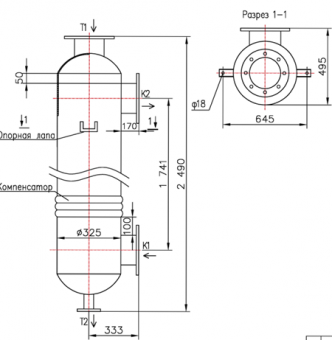

Присоединительные размерыТип Назначение Маркировка Кол-во Ру, бар T1 Вход среды №1 Ду150, ГОСТ 33259 1 16 T2 Выход среды №1 Ду50, ГОСТ 33259 1 16 K1 Вход среды №2 Ду150, ГОСТ 33259 1 16 K2 Выход среды №2 Ду150, ГОСТ 33259 1 16 МатериалыЭлемент Материал Корпус Ст20 (Ст3сп5) Трубки AISI 304 (∅8×0,8) Трубная решётка AISI 304 Патрубки T1/T2 Ст20 Фланцы Ст20 (ГОСТ 33259) Оголовки Т1 — Ст20, Т2 — AISI 304 (несъёмные) Габаритные размеры (по чертежу)Размер Значение Диаметр кожуха Ø 300 мм Отверстия опорной лапы Ø 18 мм - Отзывы
-
