Кожухотрубный теплообменник КС 200-1,50ВА-8×0,8-9

Аппарат КС 200-1,50ВА-8×0,8-9 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 9,0 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 9,0 м² Ру 16 бар AISI 304 / AISI 304 Горизонтальное исполнение

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 9,0 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: AISI 304 / AISI 304
Масса (≤): ≈ 100 кг
Документ: Б-49075

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Пар
Мощность, кВт	116,6
Запас по поверхности, %	22
Температура, °C	7,0 → 17,0	100,0 → 8,99
Расход	10,0 м³/ч	0,160 т/ч
Давление, бар	6,0	6,0
Площадь теплообмена	9,0 м²
Масса аппарата (сухая)	100 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

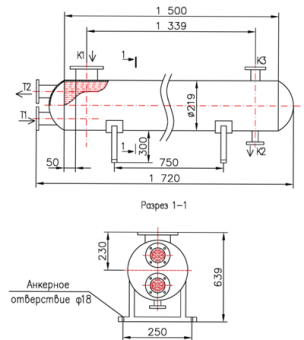

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
P1	Вход среды №1	Ду 50, ГОСТ 33259	1	16
P2	Выход среды №1	Ду 50, ГОСТ 33259	1	16
K1	Вход среды №2	Ду 80, ГОСТ 33259	1	16
K2	Выход среды №2	Ду 25, ГОСТ 33259	1	16
K3	Вход несконденсированных	Ду 32, ГОСТ 33259	1	16

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Патрубки P1/P2/K1/K2	AISI 304
Фланцы	Ст20 (ГОСТ 33259)
Оголовки	AISI 304 (несъёмные)
