Кожухотрубный теплообменник КС 200-0,8-8×0,8-4
Аппарат КС 200-0,8-8×0,8-4 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 4,8 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 4,8 м² Ру 6 бар AISI 304 / AISI 304 Горизонтальное исполнениеКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 4,802 м²
- Давление расчётное
- 6 бар
- Материал корпуса / трубок
- AISI 304 / AISI 304
- Масса (≤)
- ≈ 60 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода Пар Мощность, кВт 116,6 Запас по поверхности, % 0 % Температура, °C 17 → 7 100 → 8,55 Расход 10 м³/ч 0,16 м³/ч Давление, бар 6 6 Площадь теплообмена 4,802 м² Масса аппарата (сухая) 60 кг Примечание: параметры уточняются при расчёте.

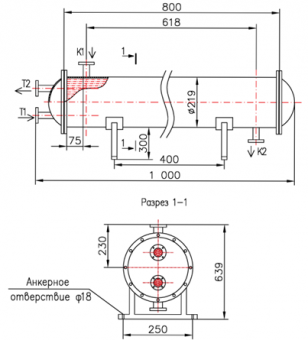

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар T1 Вход среды №1 Ду 25 фл. ГОСТ 33259 1 16 T2 Выход среды №1 Ду 25 фл. ГОСТ 33259 1 16 K1 Вход среды №2 Ду 25 фл. ГОСТ 33259 1 16 K2 Выход среды №2 Ду 25 фл. ГОСТ 33259 1 16 МатериалыЭлемент Материал Корпус AISI 304 Трубки 8×0,8 AISI 304 Трубная решётка AISI 304 Патрубки Т1/Т2, К1/К2 AISI 304 (фланцы ГОСТ 33259) Оголовки разборные AISI 304 Уплотнение оголовка Паронит Габаритные размеры (по чертежу)Размер Значение Длина общая ≈ 1000 мм Диаметр кожуха ≈ 200 мм Отверстие лап опоры Ø 18 мм - Отзывы
-
