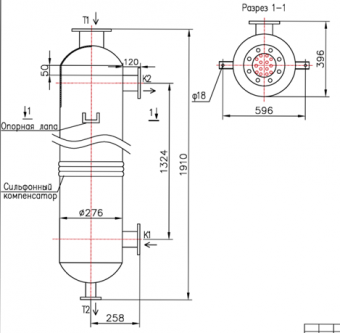

Кожухотрубный теплообменник КС 270-1,5СК-8×0,8-12,0

Аппарат КС 270-1,5СК-8×0,8-12,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 12,0 м², расчётное давление 16 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 12,0 м² Ру 16 бар Ст20 / AISI 304 Вертикальное исполнение

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 12,0 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 165 кг
Документ: Б-49077-2

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Пар
Мощность, кВт	1832,3
Запас по поверхности, %	14
Температура, °C	15 → 90	160 → 69,95
Расход	21,0 м³/ч	2,667 т/ч
Давление, бар	16,0	16,0
Площадь теплообмена	12,0 м²
Масса аппарата (сухая)	165 кг

Примечание: расчётные параметры могут уточняться при проектировании.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 100, фланец ГОСТ 33259	1	16
T2	Выход среды №1	Ду 40, фланец ГОСТ 33259	1	16
K1	Вход среды №2	Ду 65, фланец ГОСТ 33259	1	16
K2	Выход среды №2	Ду 65, фланец ГОСТ 33259	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (8×0,8)
Трубная решётка	КУ 504
Патрубки T1/K1/K2	Ст20
Патрубок T2	AISI 304
Фланцы	ГОСТ 33259, Ст20
Оголовки	Ст20 (T1) / AISI 304 (T2)
