Кожухотрубный теплообменник КС 100-2СК-8×0,8-2

Аппарат КС 100-2СК-8×0,8-2 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 2,4 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — гликолевый контур / холодоснабжение. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 2,4 м² Ру 6 бар AISI 304 / AISI 304 Горизонтальное исполнение

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 2,4 м²
Давление расчётное: 6 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 38 кг
Документ: Б-49122

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	ПГ35
Мощность, кВт	14,0
Запас по поверхности, %	11 %
Температура, °C	30 → 18	5 → 20
Расход	1,0 м³/ч	0,891 т/ч
Давление, бар	6,0	6,0
Площадь теплообмена	2,4 м²
Масса аппарата (сухая)	38 кг

Примечание: данные уточняются при расчёте под конкретный режим.

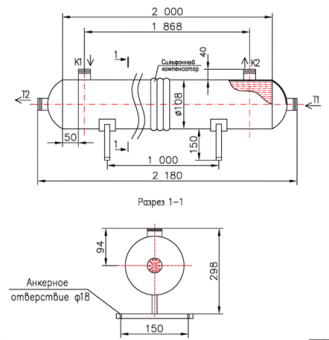

Присоединительные размеры

Тип	Назначение	Маркировка	Присоединение
T1	Вход среды №1	Резьба приварная Т1	Ст20
T2	Выход среды №1	Резьба приварная Т2	Ст20
K1	Вход среды №2	Приварная К1	Ст20
K2	Выход среды №2	Приварная К2	Ст20

Материалы

Элемент	Материал
Корпус	Ст20 (Ст3сп5)
Трубки	Ф8×0,8 AISI 304
Трубная решётка	AISI 304
Патрубки Т1/Т2, К1/К2	Ст20
Оголовки	Несъёмные — Ст20

Габаритные размеры

Размер	Значение
Высота (ориентировочно)	≈ 1000 мм
Диаметр кожуха	Ø 100 мм
