Кожухотрубный теплообменник КС 150-1,5-8×0,8-4
Аппарат КС 150-1,5-8×0,8-4 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 4,5 м², расчётное давление 6 бар, вертикальное исполнение. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 4,5 м² Ру 7/6 бар AISI 304 / 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Вертикальное
- Площадь теплообмена
- 4,5 м²
- Давление расчётное
- 7/6 бар (трубки/кожух)
- Материал корпуса / трубок
- AISI 304 / AISI 304
- Масса (≤)
- ≈ 60 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Мощность, кВт 756,5 Площадь теплообмена 4,5 м² Температура, °C 69,75 70,0 Расход 1,106 м³/ч 10,0 м³/ч Давление, бар 7,0 6,0 Масса аппарата (сухая) 60 кг Примечание: данные уточняются при расчёте; значения могут отличаться в зависимости от условий эксплуатации.

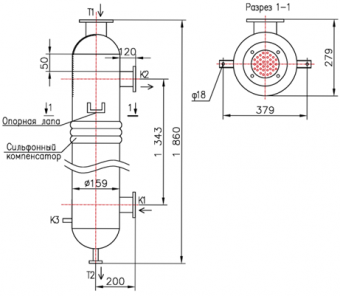

Присоединительные размерыТип Назначение Маркировка (Ду; ГОСТ) Кол-во Ру, бар T1 Вход среды №1 Ду 65, фланец ГОСТ 33259 1 16 T2 Выход среды №1 Ду 25, фланец ГОСТ 33259 1 16 K1 Вход среды №2 Ду 50, фланец ГОСТ 33259 1 16 K2 Выход среды №2 Ду 50, фланец ГОСТ 33259 1 16 Дренаж Резьбовой штуцер приварной Ду 15 1 16 МатериалыЭлемент Материал Корпус Ст20 Трубки AISI 304 (Ø8×0,8) Трубная решётка AISI 304 Фланцы Ст20 (ГОСТ 33259) Оголовки Ст20 (несъёмные) / AISI 304 Опорная лапа Сталь 20 Габаритные размеры (по чертежу)Размер Значение Масса пустого ≤ 60 кг Монтажное исполнение Вертикальное - Отзывы
-
