Кожухотрубный теплообменник КС 200-1СК-8×0,8-6
Аппарат КС 200-1СК-8×0,8-6 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 6,0 м², расчётное давление 16 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 6,0 м² Ру 16 бар AISI 304 / AISI 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Вертикальное
- Площадь теплообмена
- 6,0 м²
- Давление расчётное
- 16 бар
- Материал корпуса / трубок
- AISI 304 / AISI 304
- Масса (≤)
- ≈ 85 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода Пар Мощность, кВт 407,2 Запас по поверхности, % 18 % Температура, °C 10 → 80 120 → 94,7 Расход 5,0 м³/ч 0,637 м³/ч Давление, бар 16 бар Площадь теплообмена 6,0 м² Масса аппарата (сухая) 85 кг Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

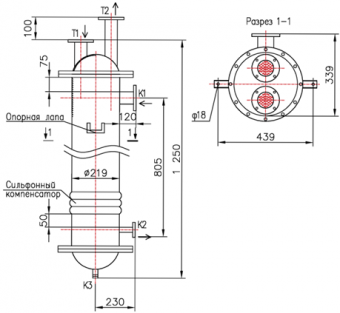

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар Т1 Вход среды №1 Ду 50 фланец ГОСТ 33259 1 16 Т2 Выход среды №1 Ду 50 фланец ГОСТ 33259 1 16 К1 Вход среды №2 Ду 50 фланец ГОСТ 33259 1 16 К2 Выход среды №2 Ду 25 фланец ГОСТ 33259 1 16 Д Дренаж Резьбовой Ду 15 (приварной) 1 16 МатериалыЭлемент Материал Корпус AISI 304 Трубки AISI 304 (8×0,8) Трубная решётка AISI 304 Патрубки Т1/Т2 AISI 304 (фланцы ГОСТ 33259) Патрубки К1/К2 AISI 304 (фланцы ГОСТ 33259) Оголовки Т1/Т2 AISI 304 (разборные) Уплотнения Паронит Габаритные размеры (по чертежу)Размер Значение Высота (общая) ≈ 805 мм Диаметр кожуха Ø 200 мм Опорная лапа А64 мм - Отзывы
-
