Кожухотрубный теплообменник КС 200-1-2X-8×0,8-6

Аппарат КС 200-1-2X-8×0,8-6 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 6,0 м², расчётное давление 40 бар, горизонтальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 6,0 м² Ру 40/25 бар AISI 304 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 6,0 м²
Давление расчётное: 40/25 бар (трубки/кожух)
Материал корпуса / трубок: AISI 304 / AISI 304
Масса (≤): ≈ 85 кг
Документ: Б-49435

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Минеральное масло
Мощность, кВт	23,8
Запас по поверхности, %	19%
Температура, °C	9,0 → 44,0	40,0 → 42,0
Расход	0,584 м³/ч	23,0 м³/ч
Давление, бар	18,0	39,0
Площадь теплообмена	6,0 м²
Масса аппарата (сухая)	85 кг

Примечание: данные уточняются при расчёте.

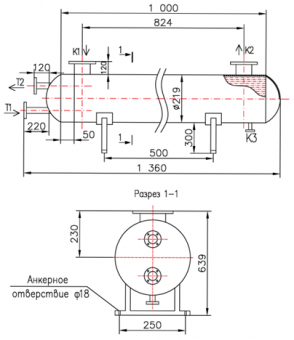

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 25, фланец ГОСТ 33259	1	25
T2	Выход среды №1	Ду 25, фланец ГОСТ 33259	1	25
K1	Вход среды №2	Ду 65, фланец ГОСТ 33259	1	40
K2	Выход среды №2	Ду 65, фланец ГОСТ 33259	1	40
K3	Дренаж	Ду 15, фланец ГОСТ 33259	1	40

Материалы

Элемент	Материал
Корпус	Ст20 (Ст3сп5)
Трубки	8×0,8 AISI 304
Трубная решётка	AISI 304
Патрубки Т1/Т2	Ст20
Фланцы К1/К2	Ст20
Оголовки	Ст20 (несъёмные)
