Кожухотрубный теплообменник КС 150-3СК-8×0,8-18
Аппарат КС 150-3СК-8×0,8-18 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 18,0 м², расчётное давление 25 бар, горизонтальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 18 м² Ру 25/15 бар Ст20 / AISI 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 18 м²
- Давление расчётное
- 25/15 бар (трубки/кожух)
- Материал корпуса / трубок
- Ст20 / AISI 304
- Масса (≤)
- ≈ 240 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода Минеральное масло Мощность, кВт 59,7 Запас по поверхности, % 10 % Температура, °C 10 → 45 47 → 42 Расход 1,466 м³/ч 23 т/ч Давление, бар 15,0 25,0 Площадь теплообмена 18 м² Масса аппарата (сухая) 240 кг Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

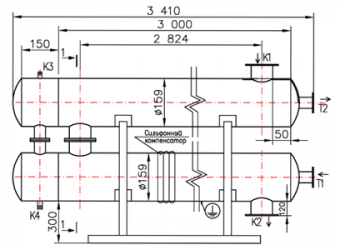

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар T1 Вход среды №1 Ду 32, фланец ГОСТ 33259 1 16 T2 Выход среды №1 Ду 32, фланец ГОСТ 33259 1 16 K1 Вход среды №2 Ду 65, фланец ГОСТ 33259 1 25 K2 Выход среды №2 Ду 65, фланец ГОСТ 33259 1 25 K4 Дренаж/воздухоотвод Ду 15–25, фланец ГОСТ 33259 2 25 МатериалыЭлемент Материал Корпус Ст20 (Ст3 сп5) Трубки AISI 304 (Ø 8×0,8) Трубная решётка AISI 304 Патрубки и фланцы Ст20 (ГОСТ 33259) Оголовки Т1/Т2 Ст20 (несъёмные) Перегородки (12 шт.) AISI 304 Габаритные размеры (по чертежу)Размер Значение Длина (общая) ≈ 3000 мм Диаметр кожуха Ø 150 мм Масса пустого ≤ 240 кг - Отзывы
-
